CECS钢结构设计绘图软件是一款专为钢结构工程打造的高效设计工具，由金石图文开发。该软件基于AutoCAD平台，提供专业化的绘图和计算功能，帮助工程师快速完成复杂的设计任务。最新版本支持直观的对话框编辑模式，实现所见即所得的钢材材料表编制，自动生成详图设计所需的数量表和构件表，并能独立进行构件重量计算。这些特性显著提升了设计精度和效率，适用于各类钢结构项目。
基本简介
CECS钢结构设计绘图软件作为一款专业工具，专为AutoCAD用户优化。相比常规CAD软件，它集成了针对钢结构的专用命令，简化了设计流程。软件的核心优势在于其快速响应和易用性，用户可通过简单的操作完成复杂的材料表编辑，避免了手动计算的繁琐。同时，软件支持计算各种钢板和型钢的重量，自动生成深化设计必需的表单，有效减少错误率，提升工作效率。实际应用中，工程师可轻松处理大型项目，从概念设计到详图输出一气呵成。
功能介绍
1、独特的钢材材料表绘制与编辑功能：软件以对话框形式实现编辑功能，用户可直接输入数据并实时预览结果，大大简化了材料表的编制过程。它能计算几乎所有规格的钢板和型钢重量，并自动生成数量表和构件表，支持独立构件重量计算，确保设计数据的准确性和完整性。
2、强大的轻钢参数化绘图功能：通过参数化方式，软件可快速绘制吊车梁完整施工图，并完成H型钢柱脚节点、端板节点等详图。它还提供型钢断面绘制功能，包括H型钢、C型钢、Z型钢等，以及截面参数查询，使设计过程更加灵活高效。

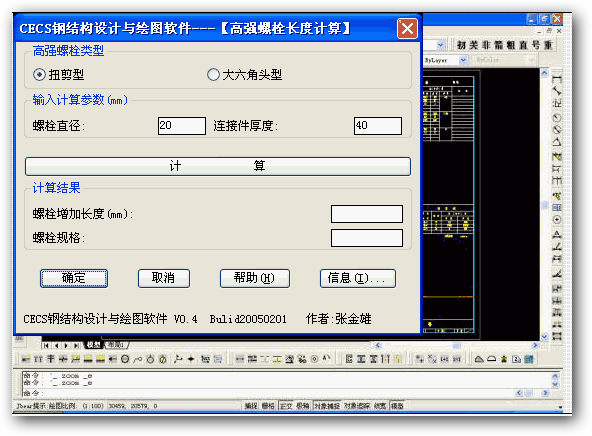

3、多样的钢结构设计工具箱：软件集成了实用工具，如施工工期计算、彩板下料计算与制表、钢板天沟排水量验算等。此外，它支持高强螺栓长度计算、基本风雪压查询、抗震设防烈度查询和常用起重机械参数查询，覆盖设计全周期需求。
软件特色
1、灵活的绘图编辑功能：软件支持多种编辑操作，包括修改字符首尾、点选改字符、文字复制、调整字高、标注对齐、直线合并断开以及修改线宽。图层管理功能如关闭、反向关闭和全部打开，提供了便捷的图形控制。
2、齐全的符号绘制功能：用户可绘制建筑制图常用符号，如标高、剖面号、对称符号、折断线、引出号、图号、箭头、详图号、索引号、轴线号、次轴线号、焊缝符号、螺栓图例和拉铆钉图例，确保图纸标准化。
3、实用的施工网络图绘制功能：软件简化了网络图的创建过程，帮助用户规划施工流程，提高项目管理效率。
支持版本
AutoCAD 2000/2002
AutoCAD 2004
AutoCAD 2005
AutoCAD 2006
AutoCAD 2007
AutoCAD 2008
AutoCAD 2009
AutoCAD 2010
AutoCAD 2011
使用说明
将CECS v0.9和天正结合使用的方法：以AutoCAD2004和天正结构7.1为例，首先分别安装两个软件。启动CECS后，通过工具选项添加天正结构文件夹路径至支持文件搜索路径，主要包含common、sys16和blocks文件夹。重启AutoCAD即可同时使用两者。
将CECS v0.5和TSSD结合使用的方法：以CECS2002和TSSD 2.7为例，安装后添加TSSD路径至支持文件搜索路径。拷贝启动文件acad.rx和acaddoc.lsp至指定文件夹，最后用menuload命令加载TSSD菜单文件，实现无缝集成。
用户评价：
@钢构达人王：这款软件的材料表功能太强大了，自动计算重量省去了我大量手动工作，设计效率翻倍。
@工程师小李：参数化绘图让我的吊车梁设计变得简单，出错率几乎为零，强烈推荐给同行。
@技术员张：与其他工具如天正结合使用毫无障碍，安装说明清晰，适合日常工程应用。
