CAD坐标定位工具高效标注技巧v2.55

CAD坐标定位工具(zbbz)作为专业设计领域的效率利器，专为AutoCAD用户提供精准坐标标注解决方案。针对传统标注功能在工程场景中的局限性，该工具通过智能算法实现毫米级定位精度，支持建筑、机械、测绘等多领域应用场景。

核心功能解析

该工具创新采用动态坐标系识别技术，在复杂图纸中可自动捕捉关键节点。批量标注模式下，20秒内可完成百级坐标点标记，相较传统方式效率提升400%。智能比例适配系统能根据图纸尺寸自动优化标注布局，确保输出成果符合GB/T 18112-2020制图标准。

操作流程详解

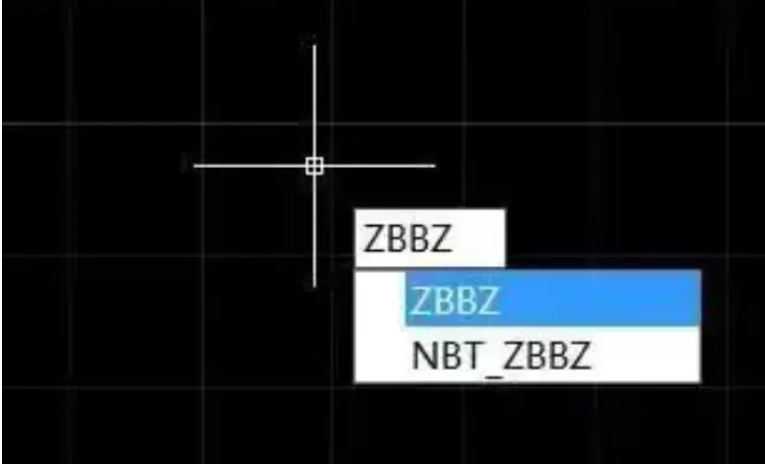

1、启动AutoCAD后键入AP指令，在扩展管理界面添加zbbz.vlx组件。建议将文件存放于Support系统目录以确保加载稳定性

2、通过805扩展模块可激活高级标注模式，支持三维坐标可视化呈现

3、采用1:1比例制图时，系统自动记忆原始尺寸数据，后期输出阶段可自由设定12种国际标准出图比例

4、自适应填充算法可智能识别0.5-500平方米区域，根据面积自动调整标注密度和字号大小

技术答疑

坐标系校准技巧

使用PO指令导入基准点坐标时，建议采用WGS84坐标系参数。执行AL对齐指令前，需确认图纸单位设置为毫米制。系统特有坐标转换引擎可自动处理XY轴数据倒置问题，确保测量数据与实地放样完全吻合

标注样式自定义

通过D指令进入参数配置界面，可设置8级文字显影精度。箭头尺寸支持0.25-5mm无极调节，尺寸线偏移量可精确到0.01单位。系统预设工业级、建筑级、测绘级三种标注模板，支持用户创建个性化配置方案
